推力調心滾子軸承

　　該類軸承主要應用于承受以軸向負荷為主導的軸、徑向聯合負荷，單徑向負荷不得超過軸向負荷的55%，與其他推力滾子軸承相比，此種軸承摩擦系數低，極限轉速高，且...

產品介紹主要參數 細節圖

　　該類軸承主要應用于承受以軸向負荷為主導的軸、徑向聯合負荷，單徑向負荷不得超過軸向負荷的55%，與其他推力滾子軸承相比，此種軸承摩擦系數低，極限轉速高，且具有調心性能，本型錄所列29000型推力調心滾子軸承為經過優化設計的加強型軸承，此種軸承的球面滾子為非對稱性球面滾子，能減少滾子和滾道在工作中的相對滑動，并且滾子長、直徑大、滾子數量多、負荷容量高，通常采用油潤滑，轉速較低時也可脂潤滑。

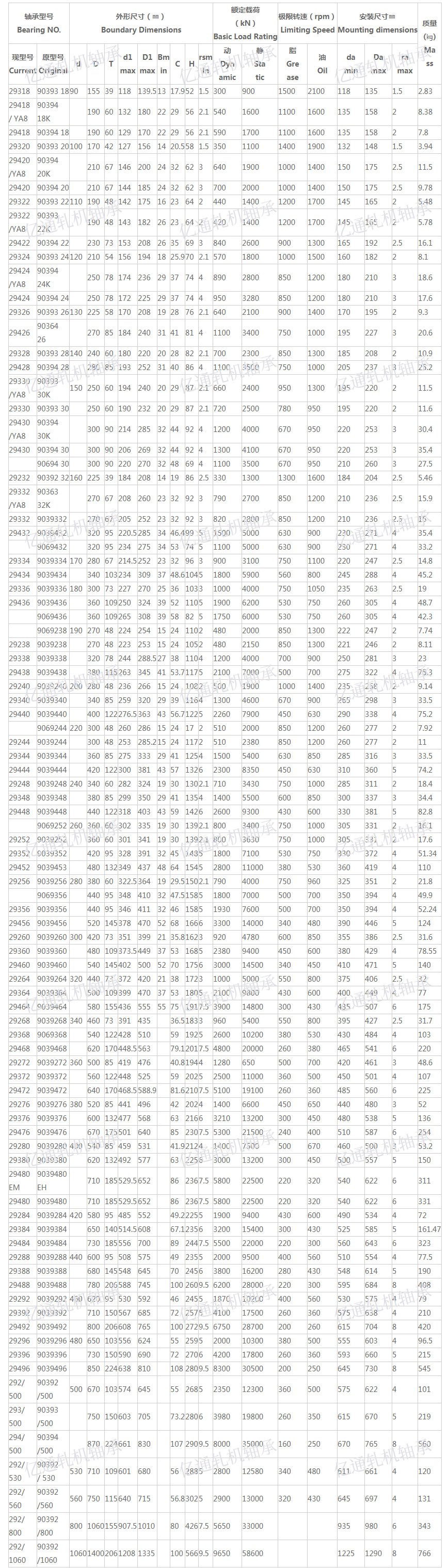

推力調心滾子軸承參數

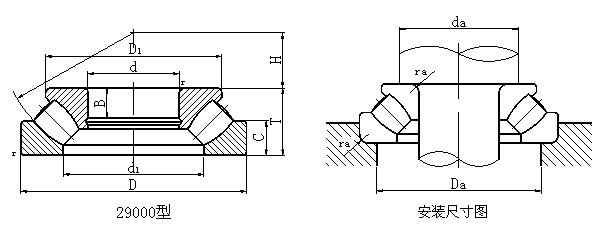

軸承型號 Bearing NO.		外形尺寸（㎜） Boundary Dimensions									額定載荷（kN） Basic Load Rating		極限轉速 Limiting Speed		安裝尺寸㎜ Mounting dimensions			質量 (㎏) Ma ss
現型號 Current	原型號 Original	d	D	T	d1 max	D1 max	Bm in	C	H	rsm in	動 Dyn amic	靜 Sta tic	脂 Gre ase	油 Oil	da min	Da max	ra max	質量 (㎏) Ma ss
29318	90393 18	90	155	39	118	139.5	13	17.9	52	1.5	300	900	1500	2100	118	135	1.5	2.83
29418 / YA8	90394 18K		190	60	132	180	22	29	56	2.1	540	1600	1100	1600	135	158	2	8.38
29418	90394 18		190	60	129	170	22	29	56	2.1	590	1700	1100	1600	135	158	2	7.8
29320	90393 20	100	170	42	127	156	14	20.5	58	1.5	350	1100	1400	1900	132	148	1.5	3.94
29420 /YA8	90394 20K		210	67	146	200	24	32	62	3	640	1900	1000	1400	150	175	2.5	11.5
29420	90394 20		210	67	144	185	24	32	62	3	700	2000	1000	1400	150	175	2.5	9.78
29322	90393 22	110	190	48	142	175	16	23	64	2	440	1400	1200	1700	145	165	2	5.48
29322 /YA8	90393 22K		190	48	143	182	26	23	64	2	420	1400	1200	1700	145	165	2	5.78
29422	90394 22		230	73	153	208	26	35	69	3	840	2600	900	1300	165	192	2.5	16.1
29324	90393 24	120	210	54	156	194	18	25.9	70	2.1	570	1800	1000	1500	160	182	2	8.1
29424 /YA8	90394 24K		250	78	174	236	29	37	74	4	890	2800	850	1200	180	210	3	18.6
29424	90394 24		250	78	172	225	29	37	74	4	950	3280	850	1200	180	210	3	17.6
29326	90393 26	130	225	58	170	208	19	28	76	2.1	640	2100	900	1400	170	195	2	9.3
29426	90364 26		270	85	184	240	31	41	81	4	1100	3400	750	1000	195	227	3	20.6
29328	90393 28	140	240	60	180	220	20	28	82	2.1	700	2300	850	1300	185	208	2	10.9
29428	90394 28		280	85	193	252	31	40	86	4	1100	3500	750	1000	205	237	3	25.2
29330 /YA8	90393 30K	150	250	60	194	240	20	29	87	2.1	660	2400	950	1300	195	220	2	11.5
29330	90393 30		250	60	190	232	20	29	87	2.1	720	2500	780	950	195	220	2	11.6
29430 /YA8	90394 30K		300	90	214	285	32	44	92	4	1200	4000	670	950	220	253	3	30.4
29430	90394 30		300	90	206	269	32	44	92	4	1300	4100	670	950	220	253	3	35.4
	90694 30		300	90	220	270	32	48	69	4	1100	3500	670	950	210	260	3	27.5
29232	90392 32	160	225	39	184	208	14	19	86	2.5	330	1300	1300	1600	184	204	2.5	5.46
29332 /YA8	90363 32K		270	67	208	260	23	32	92	3	790	2700	850	1200	210	236	2.5	15.9
29332	9039332		270	67	205	252	23	32	92	3	820	2800	850	1200	210	236	2.5	15
29432	9039432		320	95	220.5	285	34	46.4	99	5	1500	5000	630	900	230	271	4	35.4
	9069432		320	95	234	275	34	53	74	5	1100	5000	630	900	230	271	4	33.2
29334	9039334	170	280	67	214.5	252	23	32	96	3	900	3100	750	1100	220	247	2.5	14.8
29434	9039434		340	103	234	309	37	48.6	104	5	1800	5900	560	800	245	288	4	45.2
29336	9039336	180	300	73	227	270	25	36	103	3	1000	4000	750	1050	235	263	2.5	19
29436	9039436		360	109	250	324	39	52	110	5	1900	6200	530	750	260	305	4	48.7
	9069436		360	109	265	308	39	58	82	5	1750	6000	530	750	260	305	4	42.3
	9069238	190	270	48	224	254	15	24	110	2	480	2000	850	1300	222	247	2	7.74
29238	9039238		270	48	223	253	15	24	105	2	480	2150	850	1300	221	246	2	8.11
29338	9039338		320	78	244	288.5	27	38	110	4	1200	4000	700	900	250	281	3	23
29438	9039438		380	115	263	345	41	53.7	117	5	2100	7000	500	700	275	322	4	75.3
29240	9039240	200	280	48	236	266	15	24	108	2	500	1900	1000	1400	235	258	2	9.14
29340	9039340		340	85	259	320	29	39	116	4	1300	4600	670	900	265	298	3	33.5
29440	9039440		400	122	276.5	363	43	56.7	122	5	2260	7900	450	630	290	338	4	75.2
	9069244	220	300	48	260	286	15	24	17	2	510	2000	850	1200	260	277	2	7.92
29244	9039244		300	48	253	285.2	15	24	117	2	510	2380	850	1200	260	277	2	11
29344	9039344		360	85	275	333	29	41	125	4	1500	5400	630	850	285	316	3	33.5
29444	9039444		420	122	300	381	43	57	132	6	2300	8350	450	630	310	360	5	74.2
29248	9039248	240	340	60	282	324	19	30	130	2.1	710	3430	750	1000	285	311	2	18.4
29348	9039348		380	85	299	350	29	41	135	4	1400	5500	600	850	300	337	3	34.4
29448	9039448		440	122	318	403	43	59	142	6	2600	9300	430	600	330	381	5	82.8
	9069252	260	360	60	302	335	19	30	139	2.1	800	3400	750	1000	305	331	2	16.1
29252	9039252		360	60	301	341	19	30	139	2.1	800	3630	750	1000	305	331	2	17.6
29352	9039352		420	95	328	391	32	45	148	5	1800	7100	530	750	330	372	4	51.34
29452	9039453		480	132	349	437	48	64	154	5	2800	11000	380	530	360	419	4	110
29256	9039256	280	380	60	322.5	364	19	29.5	150	2.1	790	4000	750	960	325	351	2	21.8
	9069356		440	95	348	410	32	47.5	158	5	1800	7000	500	700	350	394	4	49.9
29356	9039356		440	95	346	411	32	46	158	5	1930	7600	500	700	350	394	4	52.24
29456	9039456		520	145	378	470	52	68	166	6	3300	14000	340	480	390	446	5	124
29260	9039260	300	420	73	351	399	21	35.8	162	3	920	4780	600	850	355	386	2.5	31.6
29360	9039360		480	109	373.5	449	37	53	168	5	2380	9400	450	600	380	429	4	78.55
29460	9039460		540	145	402	500	52	70	175	6	3000	14500	340	450	410	471	5	140
29264	9039264	320	440	73	372	420	21	38	172	3	1000	5000	550	800	375	406	2.5	32
29364	9039364		500	109	399	470	37	53	180	5	2100	9800	430	600	400	449	4	77
29464	9039464		580	155	436	555	55	75	191	7.5	3900	14800	300	430	435	507	6	175
29268	9039268	340	460	73	391	435		36.5	183	3	960	5400	550	800	395	427	2.5	31.7
29368	9069368		540	122	428	510		59	192	5	2600	10200	380	530	430	484	4	103
29468	9039468		620	170	448.5	563		79.1	201	7.5	4800	20000	260	380	465	541	6	220
29272	9039272	360	500	85	419	476		40.8	194	4	1280	650	500	700	420	461	3	48.6
29372	9039372		560	122	448	525		59	202	5	2500	11000	360	500	450	501	4	107
29472	9039472		640	170	468.5	588.9		81.6	210	7.5	5100	19100	260	360	485	560	6	225
29276	9039276	380	520	85	441	496		42	202	4	1400	6600	450	650	440	480	3	52
29376	9039376		600	132	477	568		63	216	6	3210	13200	300	450	480	538	5	136
29476	9039476		670	175	501	640		85	230	7.5	5300	21500	240	400	510	587	6	254
29280	9039280	400	540	85	459	531		41.9	212	4	1400	7500	500	670	460	500	3	53.2
29380	9039380		620	132	492	577		63	225	6	3000	13200	300	450	500	557	5	150
29480 EM	9039480 EH		710	185	529.5	652		86	236	7.5	5800	22500	220	320	540	622	6	311
29480	9039480		710	185	529.5	652		86	236	7.5	5800	22500	220	320	540	622	6	331
29284	9039284	420	580	95	485	552		49.2	225	5	1900	9400	430	600	490	534	4	72
29384	9039384		650	140	514.5	608		67.1	235	6	3200	15400	300	430	525	585	5	161.47
29484	9039484		730	185	556	700		89	244	7.5	5500	22000	220	300	560	643	6	323
29288	9039288	440	600	95	508	575		49	235	5	2000	9500	400	560	510	554	4	77.5
29388	9039388		680	145	548	645		70	245	6	3800	16200	280	430	548	614	5	190
29488	9039488		780	206	588	745		100	260	9.5	6200	28000	220	300	595	684	8	408
29292	9039292	460	620	95	530	592		46	245	5	1870	10200	400	560	530	575	4	79
29392	9039392		710	150	567	685		72	257	5	4100	17500	260	360	575	638	4	210
29492	9039492		800	206	608	765		100	272	9.5	6750	28700	200	260	615	704	8	420
29296	9039296	480	650	103	556	624		55	259	5	2000	10300	380	500	555	603	4	96.5
29396	9039396		730	150	590	690		72	270	6	4200	17800	260	360	593	660	5	215
29496	9039496		850	224	638	810		108	280	9.5	8300	30500	200	250	645	730	8	545
292/ 500	90392 /500	500	670	103	574	645		55	268	5	2350	12300	360	500	575	622	4	101
293/ 500	90393 /500		750	150	603	705		73.2	280	6	3980	19800	260	350	615	670	5	219
294/ 500	90394 /500		870	224	661	830		107	290	9.5	8000	35000	160	250	670	765	8	560
292/ 530	90392 / 530	530	710	109	601	680		56	288	5	2800	12580	340	480	611	661	4	120
292/ 560	90392 /560	560	750	115	640	715		56.8	302	5	2900	13000	320	430	645	697	4	131
292/ 800	90392 /800	800	1060	155	907.5	1010		80	426	7.5	5650	33000			935	980	6	343
292/ 1060	90392 /1060	1060	1400	206	1208	1335		100	566	9.5	9650	58600			1225	1290	8	766
